深入Binder底层拦截

说明

Binder作为Android系统跨进程通信的核心机制。网上也有很多深度讲解该机制的文章，如：

深入Binder底层拦截插图

这些文章和系统源码可以很好帮助我们理解Binder的实现原理和设计理念，为拦截做准备。借助Binder拦截可以我们可以扩展出那些能力呢：

虚拟化的能力，多年前就出现的应用免安装运行类产品如：VirtualApp/DroidPlugin/平行空间/双开大师/应用分身等。
测试验证的能力，通常为Framework层功能开发。
检测第三方SDK或模块系统服务调用访问情况（特别是敏感API调用）。
逆向分析应用底层服务接口调用实现。
第三方ROM扩展Framework服务。

现有方案

一直以来实时分析和拦截进程的Binder通信是通过Java层的AIDL接口代{过}{滤}理来实现的。借助于Android系统Binder服务接口设计的规范，上层的接口均继承于IBinder。

如一下为代{过}{滤}理目标对象的所有的接口API的方法：

 复制代码 隐藏代码
import java.lang.reflect.InvocationHandler;
import java.lang.reflect.InvocationTargetException;
import java.lang.reflect.Proxy;

private static void getInterface(Class<?> cls, final HashSet<Class<?>> ss) {
    Class<?>[] ii;
    do {
        ii = cls.getInterfaces();
        for (final Class<?> i : ii) {
            if (ss.add(i)) {
                getInterface(i, ss);
            }
        }
        cls = cls.getSuperclass();
    } while (cls != null);
}

private static Class<?>[] getInterfaces(Class<?> cls) {
    final HashSet<Class<?>> ss = new LinkedHashSet<Class<?>>();
    getInterface(cls, ss);
    if (0 < ss.size()) {
        return ss.toArray(new Class<?>[ss.size()]);
    }
    return null;
}

public static Object createProxy(Object org, InvocationHandler cb) {
    try {
        Class<?> cls = org.getClass();
        Class<?>[] cc = getInterfaces(cls);
        return Proxy.newProxyInstance(cls.getClassLoader(), cc, cb);
    } catch (Throwable e) {
        Logger.e(e);
    } finally {
        // TODO release fix proxy name
    }
    return null;
}

1、对于已经生成的Binder服务对象，在应用进程可参与实现逻辑之前就已经缓存了，我们需要找到并且进行替换（AMS、PMS、WMS等），如AMS在Android 8.0之后的缓存如下：

 复制代码 隐藏代码
// source code: http://aospxref.com/android-9.0.0_r61/xref/frameworks/base/core/java/android/app/ActivityManager.java
package android.app;

public class ActivityManager {

    public static IActivityManager getService() {
        return IActivityManagerSingleton.get();
    }

    private static final Singleton<IActivityManager> IActivityManagerSingleton =
            new Singleton<IActivityManager>() {
                @Override
                protected IActivityManager create() {
                    final IBinder b = ServiceManager.getService(Context.ACTIVITY_SERVICE);
                    final IActivityManager am = IActivityManager.Stub.asInterface(b);
                    return am;
                }
            };
}

因此我们需要找到并且替换它，如：

 复制代码 隐藏代码
Object obj;
if (Build.VERSION.SDK_INT < 26) {// <= 7.0
    obj = ReflectUtils.getStaticFieldValue("android.app.ActivityManagerNative", "gDefault");
} else {// 8.0 <=
    obj = ReflectUtils.getStaticFieldValue("android.app.ActivityManager", "IActivityManagerSingleton");
}
Object inst = ReflectUtils.getFieldValue(obj, "mInstance");
ReflectUtils.setFieldValue(obj, "mInstance", createProxy(inst));

2、对于后续运行过程中才获取的Binder服务，则需要代{过}{滤}理ServiceManager，源码如下：

 复制代码 隐藏代码
// source code: http://aospxref.com/android-9.0.0_r61/xref/frameworks/base/core/java/android/os/ServiceManager.java
package android.os;

public final class ServiceManager {
    private static final String TAG = "ServiceManager";

    private static IServiceManager sServiceManager;
}

因此我们的代{过}{滤}理如下：

 复制代码 隐藏代码
Class<?> cls = ReflectUtils.findClass("android.os.ServiceManager");
Object org = ReflectUtils.getStaticFieldValue(cls, "sServiceManager");
Object pxy = new createProxy(org);
if (null != pxy) {
    ReflectUtils.setStaticFieldValue(getGlobalClass(), "sServiceManager", pxy);
}

这样每次在第一次访问该服务时，就会调用IServiceManager中的getService的方法，而该方法已经被我们代{过}{滤}理拦截，我们可以通过参数可以识别当前获取的是哪个服务，然后将获取的服务对象代{过}{滤}理后在继续返回即可。

但是：这样的方案并不能拦截进程中所有的Binder服务。我们面临几大问题：

首先，Android源码越来越庞大，了解所有的服务工作量很大，因此有哪些服务已经被缓存排查非常困难。
其次，厂商越来越钟情于扩展自定义服务，这些服务不开源，识别和适配更加耗时。

再次，有一部分服务只有native实现，并不能通过Java层的接口代{过}{滤}理进行拦截（如：Sensor/Audio/Video/Camera服务等）。

 复制代码 隐藏代码
// source code: http://aospxref.com/android-13.0.0_r3/xref/frameworks/av/camera/ICamera.cpp

class BpCamera: public BpInterface<ICamera>
{
public:
    explicit BpCamera(const sp<IBinder>& impl)
        : BpInterface<ICamera>(impl)
    {
    }

    // start recording mode, must call setPreviewTarget first
    status_t startRecording()
    {
        ALOGV("startRecording");
        Parcel data, reply;
        data.writeInterfaceToken(ICamera::getInterfaceDescriptor());
        remote()->transact(START_RECORDING, data, &reply);
        return reply.readInt32();
    }
}

新方案：基于底层拦截

原理

我们都知道Binder在应用进程运行原理如下图：

不管是Java层还是native层的接口调用，最后都会通过ioctl函数访问共享内存空间，达到跨进程访问数据交换的目的。因此我们只要拦截ioctl函数，即可完成对所有Binder通信数据的拦截。底层拦截有以下优势：

1）可以拦截所有的Binder通信。

2）底层拦截稳定，高兼容性。从Android 4.x至Android 14，近10年的系统版本演进，涉及到Binder底层通信适配仅两次；一次是支持64位进程（当时需要同时兼容32位和64位进程访问Binder服务）。另一次是华为鸿蒙系统的诞生，华为ROM在Binder通信协议中增加了新的标识字段。

要解决的问题

如何拦截

C/C++层的函数拦截，并不像Java层一样系统提供了较为稳定的代{过}{滤}理工具，在这里不是我们本期讨论的重点，可以直接采用网上开源的Hook框架：

如何过滤

ioctl函数为系统底层设备访问函数，调用及其频繁，而Binder通信调用只是其中调用者之一，因此需要快速识别非Binder通信调用，不影响程序性能。

函数定义：

 复制代码 隐藏代码
#include <sys/ioctl.h>

int ioctl(int fildes, unsigned long request, ...);

request的参数定义：

 复制代码 隐藏代码
// source code: http://aospxref.com/android-14.0.0_r2/xref/bionic/libc/kernel/uapi/linux/android/binder.h
#define BINDER_WRITE_READ _IOWR('b', 1, struct binder_write_read)
#define BINDER_SET_IDLE_TIMEOUT _IOW('b', 3, __s64)
#define BINDER_SET_MAX_THREADS _IOW('b', 5, __u32)
#define BINDER_SET_IDLE_PRIORITY _IOW('b', 6, __s32)
#define BINDER_SET_CONTEXT_MGR _IOW('b', 7, __s32)
#define BINDER_THREAD_EXIT _IOW('b', 8, __s32)
#define BINDER_VERSION _IOWR('b', 9, struct binder_version)
#define BINDER_GET_NODE_DEBUG_INFO _IOWR('b', 11, struct binder_node_debug_info)
#define BINDER_GET_NODE_INFO_FOR_REF _IOWR('b', 12, struct binder_node_info_for_ref)
#define BINDER_SET_CONTEXT_MGR_EXT _IOW('b', 13, struct flat_binder_object)
#define BINDER_FREEZE _IOW('b', 14, struct binder_freeze_info)
#define BINDER_GET_FROZEN_INFO _IOWR('b', 15, struct binder_frozen_status_info)
#define BINDER_ENABLE_ONEWAY_SPAM_DETECTION _IOW('b', 16, __u32)
#define BINDER_GET_EXTENDED_ERROR _IOWR('b', 17, struct binder_extended_error)

对应的源码：

 复制代码 隐藏代码
// source code: http://aospxref.com/android-14.0.0_r2/xref/frameworks/native/libs/binder/IPCThreadState.cpp
void IPCThreadState::threadDestructor(void *st) {
        ioctl(self->mProcess->mDriverFD, BINDER_THREAD_EXIT, 0);
}

status_t IPCThreadState::getProcessFreezeInfo(pid_t pid, uint32_t *sync_received, uint32_t *async_received) {
    return ioctl(self()->mProcess->mDriverFD, BINDER_GET_FROZEN_INFO, &info);
}

status_t IPCThreadState::freeze(pid_t pid, bool enable, uint32_t timeout_ms) {
    return ioctl(self()->mProcess->mDriverFD, BINDER_FREEZE, &info) < 0);
}

void IPCThreadState::logExtendedError() {
    ioctl(self()->mProcess->mDriverFD, BINDER_GET_EXTENDED_ERROR, &ee) < 0);
}

status_t IPCThreadState::talkWithDriver(bool doReceive) {
    // 实际Binder调用通信
    return ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr);
}

快速过滤：

 复制代码 隐藏代码
static int ioctl_hook(int fd, int cmd, void* arg) {
    if (cmd != BINDER_WRITE_READ || !arg || g_ioctl_disabled) {
        return g_ioctl_func(fd, cmd, arg);
    }
}

如何解析

目标源码：http://aospxref.com/android-14.0.0_r2/xref/frameworks/native/libs/binder

重点解析发送（即BC_TRANSACTION和BC_REPLY）和接收（即BR_TRANSACTION和BR_REPLY）的类型数据。

如何修改数据

修改数据分为以下几种：

1）修复调用时参数数据。

2）修复调用后返回的结果数据。

如果数据修复不改变当前数据的长度，只是内容的变化，则可以直接通过地址进行修改。否则需要创建新的内存进行修改后将新的数据地址设置到BINDER_WRITE_READ结构的buffer成员。此时处理好内存的释放问题。

3）直接拦截本次调用。

为了保障稳定性，不打断Binder的调用流程（通常这也是拦截和逆向方案保障稳定的最重要原则之一）。我们可以将目标函数code修改成父类处理的通用方法，然后通过修复调用的返回值即可完成拦截。

方案实现

数据解析

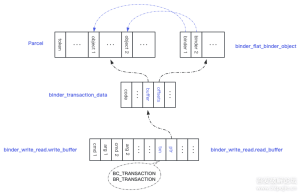

Binder调用数据结构如下：

解析`bwr`

bwr即binder_write_read，从源码中了解到ioctl的BINDER_WRITE_READ类型的arg数据结构为：

说明
